CAP.1. Proiectarea tehnologica pentru pantalonul clasic barbatesc
1.1 Construirea tehnologica a modelului pentru pantalonul clasic barbatesc
|
FIRMA: |
||
|
CLIENT : |
MODELUL : Pantalon clasic barbatesc |
DATA: |
|
SCHITA MODELULUI: |
Descriere: pantalon clasic barbatesc cu 2 buzunare in fata si 2 buzunare cu 2 refileti la spate, are 4 pense pense la spate, in talie are 6 gaici aplicate, are un nasture cusut la inchidere si o copca aplicata |
|
|
-vedere din fata - -vedere din spate- |
Observatii: |
|
|
Prelucrare |
||
|
Fata este captusita si are doua buzunare laterale. |
||
|
Spate: are 4 pense , doua pe partea stanga si doua pe partea dreapta are 2 buzunare cu 2 refileti. |
||
|
Gǎici: 6 x 10 mm, cu tighel de acoperire in partea inferioarǎ, cu cheite in partea superioarǎ. |
||
|
Buzunar fatǎ : terminatia deschiderii buzunarului este tighelita la 0.5 cm, are contrarefilet cusut pe punga de buzunar, punga de buzunar este formata dintr-un singur reper, are doua cheite cusute la capete. |
||
|
Buzunar spate : buzunar cu 2 refileti, are un nasture cusut pe contrarefilet in interior, are cusuta o butoniera cu cap rotund, are 2 cheite intarite la capete. |
||
Betelie: - latime: 40 mm , inchidere: un nasture si o butoniera si copci, dosul de betelie este fixat cu o cusatura ascunsa, betelia este formata din dou repere si la partea interioara are o prelungire realizata din material de baza |
||
|
Slit : floarea slitului are o cusatura realizata la ac, subslitul este intarit si captusit, slitul este intarit si bordat pe margine, inchidere slit: 1 nasture si o butoniera. |
||
|
Cusǎturǎ spate: cusǎturǎ lantisor, rezerva de coasere este de 3.2 cm in descrestere la terminatia turului, rezervele sunt surfilate. |
||
|
Terminatie: surfilata cusatura ascunsa,5 cm |
||
|
Cusǎtura interioarǎ: surfilata, rezervǎ de 1 cm, cusǎturǎ lantisor |
||
|
Cusǎtura exterioarǎ: surfilata, rezervǎ de 1 cm, cusǎturǎ lantisor |
||
CAP.2. ANALIZA TEHNOLOGICA A PANTALONULUI CLASIC BǍRBǍTESC
In tabelul nr.1.2. este prezentata analiza tehnologica a modelului pantalon clasic barbatesc
Tabelul nr. 1.2. Analiza tehnologica a modelului
|
Nr.crt. |
Element produs |
Solutia tehnica |
Pantalon clasic barbatesc |
||
|
|
Gǎici |
|
|
|
Betelie |
|
|
|
Buzunar fatǎ |
|
|
|
Buzunar spate |
|
|
|
Slit stanga |
|
|
|
Subslit |
|
|
|
Cusǎturǎ tur |
|
|
|
Cusǎturǎ interioarǎ |
|
|
|
Cusǎturǎ lateralǎ |
|
|
|
Terminatie pantalon |
|
|
|
Prelungire betelie interior |
|
2.1. Decompozitia structurala a produselor, analiza constructiva
In tabelul nr. 2.1. este prezentata decompozitia structurala a modelului pantalon clasic barbatesc Tabelul nr.2.1.. Decompozitia structurala a modelului
|
Nr.crt. |
Reper |
Aspect |
Tip material |
Nr. reper |
|
|
Fatǎ stanga |
|
Material de baza |
|
|
|
Fatǎ dreapta |
|
Material de baza |
|
|
|
Spate stanga |
|
Material de baza |
|
|
|
Spate dreapta |
|
Material de baza |
|
|
|
Punga buzunar fata |
|
Captuseala 1 |
|
|
|
Refilet fata |
|
Material de baza |
|
|
|
Intaritura refilet fata |
|
Material secundar |
|
|
|
Contrarefilet fata |
|
Material de baza |
|
|
|
slit |
|
Material de baza |
|
|
|
Intaritura slit |
|
Material secundar |
|
|
|
Subslit |
|
Material de baza |
|
|
|
Intaritura subslit |
|
Material secundar |
|
|
|
Captuseala subslit |
|
Captuseala 1 |
|
|
|
Punga buzunar spate superioara |
|
Captuseala 1 |
|
|
|
Punga buzunar spate inferioara |
|
Captuseala 1 |
|
|
|
Contrarefileti buzunar spate |
|
Material de baza |
|
|
|
Refileti buzunar spate |
|
Material de baza |
|
|
|
Intaritura refileti buzunar spate |
|
Material secundar |
|
|
|
Intaritura spate |
|
Material secundar |
|
|
|
Captuseala fata stanga |
|
Captuseala 2 |
|
|
|
Captuseala fata dreapta |
|
Captuseala 2 |
|
|
|
Bazon |
|
Captuseala 1 |
|
|
|
Betelie dreapta |
|
Material de baza |
|
|
|
Intaritura betelie dreapta |
|
Material secundar |
|
|
|
Betelie stanga |
|
Material de baza |
|
|
|
Intaritura betelie stanga |
|
Material secundar |
|
|
|
Dos de betelie |
|
Captuseala |
|
|
|
Prelungire betelie interior stanga |
|
Material de baza |
|
|
|
Intaritura prelungire betelie interior stanga |
|
Material secundar |
|
|
|
Gaici |
|
Material de baza |
|
Fig. 1.1.

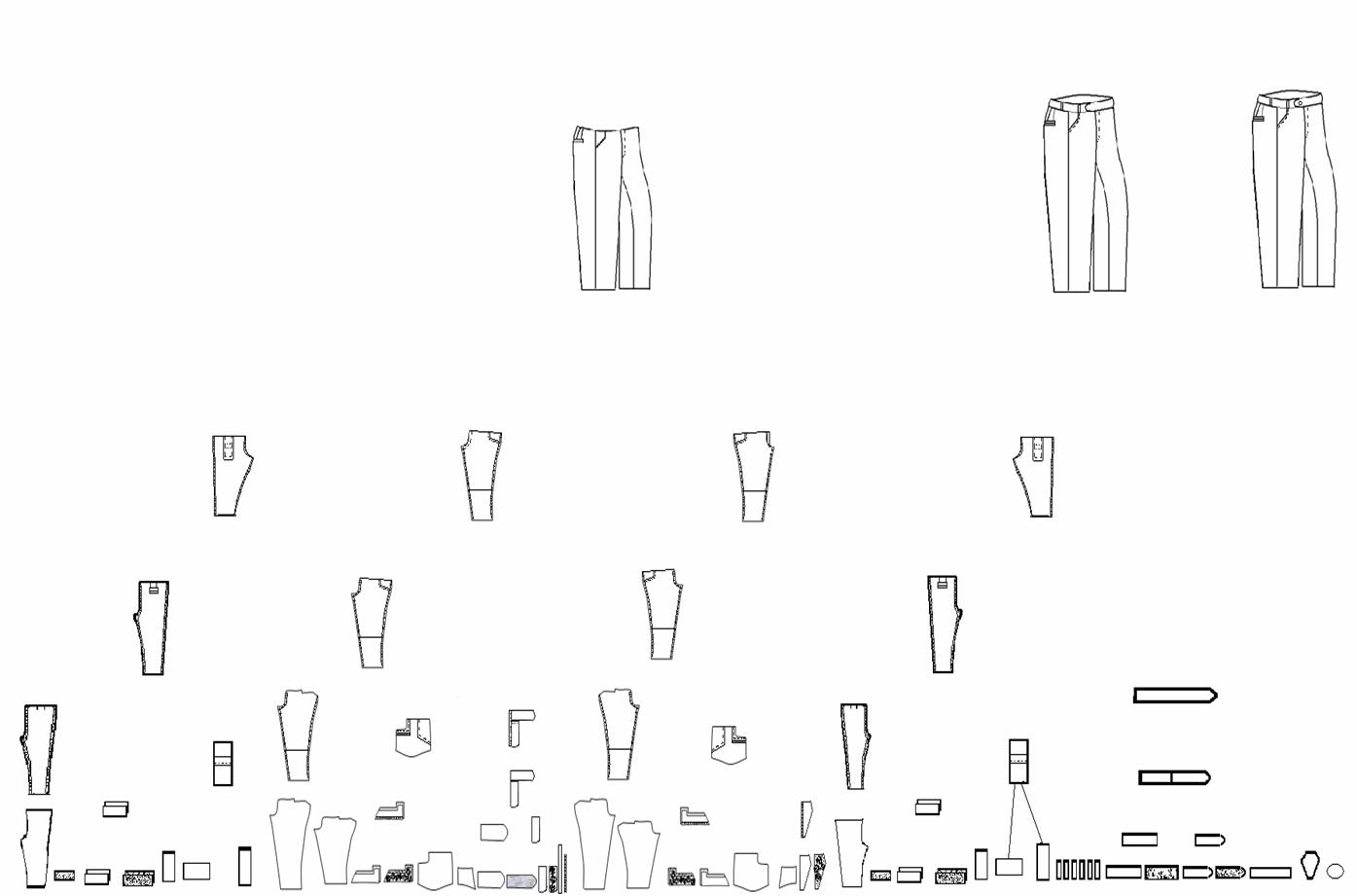

Structura ierarhica
Fig. 1.2. Graful GSM
Fig. 1.3. Harta tehnologica
Fig. 1.4. Graful GT
4. 1. PROCESUL TEHNOLOGIC DE REALZARE A PANTALONULUI CLASIC BǍRBǍTESC
Tabelul nr.1.4.. Procesul tehnologic de realizarea a modelului
|
Grupa |
Mct |
Nr. Fth |
Continut |
Reprezentare |
Dotare |
Nt (min) |
Parametri tehnologici |
|
|
Vf |
Vs |
|||||||
|
Em |
|
|
Se realizeazǎ gǎicile |
|
|
Masinǎ de cusut tip ÜBERDECK cu 2 ace PEGASUS CL W561-541 |
|
- pas maxim 5 [mm] - vitezǎ maximǎ 3000 (rot/ min) |
|
|
Se taie gǎicile la 12 cm |
|
|
Masǎ de lucru (centimetrul lipit pe masǎ) |
|
|
||
|
|
|
Se aplica intaritura pe refilet |
|
|
Masa cu fier de calcat |
|
Presiunea aburului: 3÷6 at Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
Se surfileaza refiletii |
|
|
Masinǎ de cusut si surfilat 1 ac - 3 fire GBLOBAL OV 604-050 |
|
- lǎtime max. a surfilatului - 5 [mm] - pas maxim - 4 [mm] - ridicare max. a piciorusului - 7 [mm] - viteza max. de coasere - 6500 (rot/ min) |
||
|
|
|
Se preformeaza refiletul |
|
|
Masa cu fier de calcat |
|
Presiunea aburului: 3÷6 at Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
|
Se coase refiletul pe punga de buzunar |
|
|
MSC BROTHER DB2 - B730 |
|
- pas maxim 4,2[mm] - viteza maxima 5000[pas/min] |
|
|
|
|
Se preformeaza contrarefiletul |
|
|
Masa cu fier de calcat |
|
Presiunea aburului: 3÷6 at Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
|
Se aplica contrarefiletul pe punga de buzunar |
|
|
MSC BROTHER DB2 - B730 |
|
- pas maxim 4,2[mm] - viteza maxima 5000[pas/min] |
|
|
|
|
Se aplica intaritura pe prelungire betelie interioara |
|
|
Masa cu fier de calcat |
|
Presiunea aburului: 3÷6 at Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
|
|
Se termoculeaza slitul |
|
|
Masa cu fier de calcat |
|
Presiunea aburului: 3÷6 at Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
Se aplica fermoarul pe slit |
|
|
MSC BROTHER DB2 - B730 |
|
- pas maxim 4,2[mm] - viteza maxima 5000[pas/min] |
|
|
|
|
Se coase prelungire betelie interioara de slit |
|
|
MSC BROTHER DB2 - B730 |
|
- pas maxim 4,2[mm] - viteza maxima 5000[pas/min] |
|
|
|
Se aplica copca |
|
|
Masǎ de lucru |
|
|
||
|
|
|
Se bordeaza slitul |
|
|
MSC BROTHER DB2-B730 cu dispozitiv de alimentare a bentitei |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
|
Se termoculeaza subslitul |
|
|
Masa cu fier de calcat |
|
Presiunea aburului: 3÷6 at Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
|
Se surfileaza fermoarul cu subslit |
|
|
Masinǎ de cusut si surfilat 1 ac - 3 fire GBLOBAL OV 604-050 |
|
- lǎtime max. a surfilatului - 5 [mm] - pas maxim - 4 [mm] - ridicare max. a piciorusului - 7 [mm] - viteza max. de coasere - 6500 (rot/ min) |
|
|
|
|
Se termoculeaza refiletii |
|
|
Masa cu fier de calcat |
|
Presiunea aburului: 3÷6 at Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
Se surfileaza refiletii |
|
|
Masinǎ de cusut si surfilat 1 ac - 3 fire GBLOBAL OV 604-050 |
|
- lǎtime max. a surfilatului - 5 [mm] - pas maxim - 4 [mm] - ridicare max. a piciorusului - 7 [mm] - viteza max. de coasere - 6500 (rot/ min) |
||
|
|
Se preformeaza refiletii |
|
|
Masa cu fier de calcat |
|
Presiunea aburului: 3÷6 at Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
||
|
|
|
Se performeaza contrarefiletul |
|
|
Masa cu fier de calcat |
|
Presiunea aburului: 3÷6 at Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
|
Se aplica contrarefiletul pe punga inferioara |
|
|
MSC BROTHER DB2 - B730 |
|
- pas maxim 4,2[mm] - viteza maxima 5000[pas/min] |
|
|
|
|
Se termoculeaza betelia |
|
|
Masa cu fier de calcat |
|
Presiunea aburului: 3÷6 at Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
|
Se imbina betelia |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
Se descalca cusaturile |
|
|
Masǎ universalǎ cu fier de calcat |
|
Presiunea aburului: 3÷6 at. Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
||
|
|
Se aplica copca |
|
|
Masǎ de lucru |
|
|
||
|
|
|
Se imbina fata cu dosul de betelie |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
|
Se surfileaza bazonul |
|
|
Masinǎ de cusut si surfilat 1 ac - 3 fire GBLOBAL OV 604-050 |
|
- lǎtime max. a surfilatului - 5 [mm] - pas maxim - 4 [mm] - ridicare max. a piciorusului - 7 [mm] - viteza max. de coasere - 6500 (rot/ min) |
|
|
|
|
Se preformeaza bazonul |
|
|
Masǎ universalǎ cu fier de calcat |
|
Presiunea aburului: 3÷6 at. Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
EM |
|
|
Se surfileaza fetele impreuna cu captuseala |
|
|
Masinǎ de cusut si surfilat 1 ac - 3 fire GBLOBAL OV 604-050 |
|
- lǎtime max. a surfilatului - 5 [mm] - pas maxim - 4 [mm] - ridicare max. a piciorusului - 7 [mm] - viteza max. de coasere - 6500 (rot/ min) |
|
|
|
Se realizeaza prima pensa |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
|
Se realizeaza a doua pensa |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
Se dau semne pentru aplicarea buzunarului |
|
|
Masǎ de lucru + sablon |
|
|
||
|
|
|
Se aplica intaritura pe pantalon in dreptul buzunarului |
|
|
Masǎ universalǎ cu fier de calcat |
|
Presiunea aburului: 3÷6 at. Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
|
Se surfileaza pantalonul |
|
|
Masinǎ de cusut si surfilat 1 ac - 3 fire GBLOBAL OV 604-050 |
|
- lǎtime max. a surfilatului - 5 [mm] - pas maxim - 4 [mm] - ridicare max. a piciorusului - 7 [mm] - viteza max. de coasere - 6500 (rot/ min) |
|
|
EmM |
|
|
Se aplica buzunarul |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
Se descalca cusaturile |
|
|
Masǎ universalǎ cu fier de calcat |
|
Presiunea aburului: 3÷6 at. Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
||
|
|
Se realizeaza tighelul la 0.5 cm |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
||
|
|
Se surfileaza punga de buzunar |
|
|
Masinǎ de cusut si surfilat 1 ac - 3 fire GBLOBAL OV 604-050 |
|
- lǎtime max. a surfilatului - 5 [mm] - pas maxim - 4 [mm] - ridicare max. a piciorusului - 7 [mm] - viteza max. de coasere - 6500 (rot/ min) |
||
|
|
Se descalca cusaturile |
|
|
Masǎ universalǎ cu fier de calcat |
|
Presiunea aburului: 3÷6 at. Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
||
|
|
Se realizeaza tighelul la varf de ac |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
||
|
|
Se fixeaza punga de buzunar pe pantalon |
- |
|
Masinǎ de cusut si surfilat 1 ac - 3 fire GBLOBAL OV 604-050 |
|
- lǎtime max. a surfilatului - 5 [mm] - pas maxim - 4 [mm] - ridicare max. a piciorusului - 7 [mm] - viteza max. de coasere - 6500 (rot/ min) |
||
|
|
|
Se aplica slitul la fata |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
Se realizeaza tighelul la varf de ac |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
||
|
|
|
|
Se aplica subslitul la fata |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
Se cos refiletii pe reperul spate |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
Se taie pantalonul si se intorc refiletii |
|
|
Masǎ de lucru |
|
|
||
|
|
Se fixeaza la capete refiletii |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
||
|
|
|
Se aplica punga superioara de buzunar |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
Se fixeaza refiletul pe punga |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
||
|
|
|
Se fixeaza refiletul pe contrarefilet |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
Se surfileaza punga de buzunar |
|
|
Masinǎ de cusut si surfilat 1 ac - 3 fire GBLOBAL OV 604-050 |
|
- lǎtime max. a surfilatului - 5 [mm] - pas maxim - 4 [mm] - ridicare max. a piciorusului - 7 [mm] - viteza max. de coasere - 6500 (rot/ min) |
||
|
|
Se realizeaza tighelul la varf de ac pe punga de buzunar |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
||
|
Pfc |
|
|
Se asambleaza fata cu spatele pe linia laterala |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
Se descalca cusaturile |
|
|
Masǎ universalǎ cu fier de calcat |
|
Presiunea aburului: 3÷6 at. Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
||
|
|
|
Se asambleaza fata cu spatele pe linia interioara |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
Se descalca cusaturile |
|
|
Masǎ universalǎ cu fier de calcat |
|
Presiunea aburului: 3÷6 at. Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
||
|
|
Se asambleaza fata cu spatele pe linia turului |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
||
|
|
Se descalca cusaturile |
|
|
Masǎ universalǎ cu fier de calcat |
|
Presiunea aburului: 3÷6 at. Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
||
|
|
Se realizeaza floarea de slit |
|
|
Masina simplǎ de cusut cu 2 ace PFAFF CL 442 |
|
- pas maxim 5 [mm] - vitezǎ maximǎ 3000 (rot/ min) |
||
|
|
|
Se cos gǎicile pe pantalon |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
|
Se aplica betelia la pantalon |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
|
Se coase emblema de marca |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
||
|
|
Se coase dosul de betelie de pantalon cu cusatura ascunsa |
|
|
Masina de cusut ascuns BROTHER JC 9330-01 |
|
- viteza maxima 3000 imp/min - pasul reglabil intre 3,2 - 8,5 mm |
||
|
|
Se coase captuseala de subslit |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
||
|
|
Se fixeaza gaicile jos |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
||
|
|
Se fixeaza gaicile sus pe betelie |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
||
|
|
Se ponteaza dosul de betelie |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ |
||
|
|
Se ponteaza slitul |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
||
|
|
|
Se ponteaza bazonul |
|
|
MSC BROTHER DB2-B730 |
|
- pas maxim 4,2[mm] - vitezǎ maximǎ 5000[pas/min] |
|
|
Pf |
|
|
Se surfileaza terminatia pantalonului |
|
|
Masinǎ de cusut si surfilat 1 ac - 3 fire GBLOBAL OV 604-050 |
|
- lǎtime max. a surfilatului - 5 [mm] - pas maxim - 4 [mm] - ridicare max. a piciorusului - 7 [mm] - viteza max. de coasere - 6500 (rot/ min) |
|
|
|
Se preformeaza tivul |
|
|
Masǎ universalǎ cu fier de calcat |
|
Presiunea aburului: 3÷6 at. Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
|
Se realizeaza stafirul |
|
|
Masina de cusut ascuns BROTHER JC 9330-01 |
|
- viteza maxima 3000 imp/min - pasul reglabil intre 3,2 - 8,5 mm |
|
|
|
|
Se dau semne pentru butoniere |
|
|
Masǎ de lucru + sablon |
|
|
|
|
|
|
Se bat butonierele |
|
|
Masinǎ de cusut butoniere drepte JUKI LBH 781 |
|
Turatia : 3600 ( rot/min ) |
|
|
|
|
Se dau semne pentru nasturi |
|
|
Masǎ de lucru |
|
|
|
|
|
|
Se cos nasturii |
|
|
Masinǎ de cusut nasturi BROTHER CB3 -B916 |
|
Turatia : 1500 ( rot/min ) |
|
|
|
|
Se bat cheitele |
|
|
Masinǎ de cusut cheite GLOBAL BT 1850 - 42 |
|
- nr. maxim de impunsǎtui - 42 mm - ridicare max. a piciorusului - 16 mm |
|
|
|
|
Se curata de ate si de buline |
|
|
Masǎ de lucru |
|
|
|
|
|
|
Se calca betelia |
|
|
Masa universala cu fier de calcat |
|
Presiunea aburului: 3÷6 at. Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
|
Se calca pantalonul pe manechin |
|
|
Manechin Topper |
|
Ventilator :1,5 CP Consum vapori :25 kg/h Presiune exercitiu: 5 |
|
|
|
|
Se formeaza dunga |
|
|
Presa de dungi,program |
|
Presiunea aburului: 3÷6 at. Consum de abur: 20kg/h Dimensiuni L *l *h(cm): Temperatura: 90÷230˚C |
|
|
|
|
Se verifica pantalonul |
|
|
Masǎ de lucru |
|
|
|
|
|
|
Se ambaleaza |
|
|
Masǎ de lucru |
|
|
|
