MASURAREA REZISTENTELOR CU PUNTI DE CURENT CONTINUU referat





MASURAREA REZISTENTELOR CU PUNTI DE CURENT CONTINUU


1 Scopul lucrarii:

Se va studia schema si componenta diferitelor punti de curent continuu existente. Se vor efectua masuratori de rezistente in domeniul 10-5W W si se va determina eroarea si sensibilitatea pentru puntile respective.





2 Desfasurarea lucrarii:

Schema de principiu a puntii Wheatstone:

Schema de principiu a puntii duble:

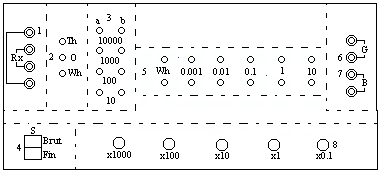

Panoul frontal al unei punti Wheatstone-Thompson tip RWT4 4,05:











Pe panoul frontal din figura sunt o serie de borne si locasuri pentru fise cu urmatoarele roluri:

Borne pentru rezistenta de masurat Rx, acre poate fi cuadripolara sau bipolara. In cazul masurarii unor rezistente bipolare bornele se scurtcircuiteaza doua cate doua.

Locasuri pentru alegerea modului de lucru cu puntea: - pentru puntea Thompson fisa se introduce in locasul Wh iar pentru puntea Thompson fisa se afla in locasul Th.

Locasuri pentru alegerea raportului a/b cu care se lucreaza in cazul puntii Wheatstone.

Butoane de pornire, respectiv de reglare a sensibilitatii puntii. Prima data se apasa Brut si se efectueaza reglaje, iar cand indicatorul de nul este aproape de zero se apasa Fin si se efectueaza reglajul final.

Locasuri pentru alegerea raportului in cazul de lucru cu puntea Thompson. Cele doua fise se introduc in locasuri cu acelasi marcaj. In cazul lucrului cu puntea Wheatstone fisele se vor pune in locasele marcate cu Wh.

Borne pentru legarea galvanometrului.

Borne pentru legarea sursei de alimentare a puntii, respectand polaritatile. Puntea Wheatstone se alimenteaza cu 4,5-5V, iar puntea Thompson 2-2,5V.

Butoane pentru reglajul lui R respectiv R1, R2, pentru a obtine indicatia nula, in care caz valoarea se va citi inmultind valoarea reglata cu indicatiile corespunzatoare.

Indiferent de puntea folosita raporturile se aleg astfel ca la reglaj sa se foloseasca toate decadele rezistentei R respectiv Re, caz in care puntea are precizie maxima.


Panoul frontal al unei punti Kelvin de tip TMT2:

B – buton pentru scurtcircuitarea de protectie a instrumentului de nul IN, se tine apasat in timpul reglajului;

P1 – buton pentru alegerea tensiunii de alimentare U=Z sau U=0,1Z unde Z este tensiunea sursei;

P2 – stabileste valoarea raportului;

P3 – reglaj fin.



Caracteristici de utilizare:

Factorul de multiplicare

Domeniul de masura

Eroarea [W

Eroarea [%]



























Tabel cu rezultatele masuratorilor cu puntea Wheatstone:

Nr. Crt.

Rez

Rxa

W

a/b

R

W

Rx

W

a

[div]

R1

W

a

[div]

R2

W

Ri

W

R|x

W

Rmed

W

S

W

er



Obs.















5V,

rezistenta mare

















Pentru cazul echilibrarii perfecte a a2=0 si R1=R2=R; . Apoi se face o dezechilibrare fortata spre dreapta cu a1R1 si una spre stanga cu a2R2.

R=Ri;  Rx=R|x; ; ; unde S este sensibilitatea puntii; unde erc este eroarea constructiva iar erd eroarea relativa de determinare pentru situatia cu interpolare; .


Tabel cu rezultatele masuratorilor cu puntea Thompson:

Nr. Crt.

Rez

Rxa

W


a

Re

W

R

W

Rx

W

a

[div]

R1

W

a

[div]

R2

W

Ri

W

R|x

W

Rmed

W


Obs.














2,5V, rezistenta f. mica














a/b=1; a=b; rezistenta necunoscuta

Se  face o dezechilibrare fortata spre dreapta cu a1R1 si una spre stanga cu a2R2.

Rezistenta interpolara , , , , .

Eroarea absoluta .

Valoarea probabila a rezistentei masurate va fi situata in domeniul calculat cu formula: .
