Legea lui OHM pentru un circuit referat





Fisa de laborator nr. 8



VERIFICAREA LEGII LUI OHM

PENTRU CIRCUIT

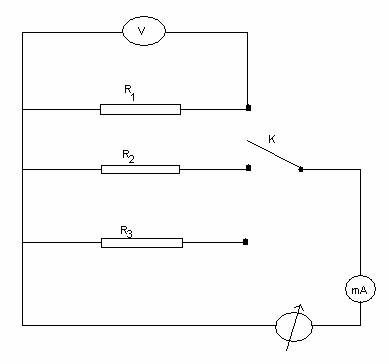

1.Principiul metodei:










Materiale necesare: voltmetru, ampermetru, generator, sursa, conductoare, rezistente.


3. Mod de lucru:


se conecteaza in circuit ampermetru;

se conecteaza in circuit voltmetru;

se conecteaza in circuit rezistente;

se masoara tensiunea;

se masoara intensitatea.



4.Tabel de valori:


Nr.

det

U

(v)

I

(A)

R

(Ω)


б

(Ω)



























































5. Se calculeaza: Rezistenta ( R )



R1= U1/I1 = 0,2 / 35.10-3 = 200/35 = 5,7 Ω

R2= U2/I2 = 0,3 / 50.10-3 = 300/50 = 6    Ω

R3= U3/I3 = 0,5 / 95.10-3 = 500/95 = 5,3 Ω

R4= U4/I4 = 1    / 35.10-3 = 100/35 = 8,5 Ω

R5= U5/I5 = 1,5 / 65 .10-3= 150/65 = 8,3  Ω

R6= U6/I6 = 2    / 85 .10-3= 200/85 = 7,7 Ω

R7= U7/I7 = 0,5/ 30 .10-3= 500/30 = 16,7 Ω

R8= U8/I8 = 1 / 65 .10-3=1000/65= 15,4 Ω

R9= U9/I9 = 1,5 / 90 .10-3=1500/90=  16,7 Ω


6. Se calculeaza Rezistenta medie (


1 1 2 + 3

2 4 5 + 6 / 3 = 8,5+8,3+7,7 / 3 = 8,16 Ω

3 7 8 + 9


7. Se calculeaza: Eroarea absoluta (б)


б1 = R1 - 1 = 5,7 - 5,63 = 0,07 Ω

б2 = R2 - 2 - 5,63 = 0,37 Ω

б3 = R3 - 3

б4 = R4 - 4 0,34 Ω

б5 = R5 - 5 0,14 Ω

б6 = R6 - 6 = 7,7 - 8,16 = -0,46 Ω

б7 = R7 - 7 =16,6-16,16= 0,44 Ω

б8 = R8 - 8 -0,86 Ω

б9 = R9 - 9=16,6-16,16 = 0,44 Ω
